Přehled:

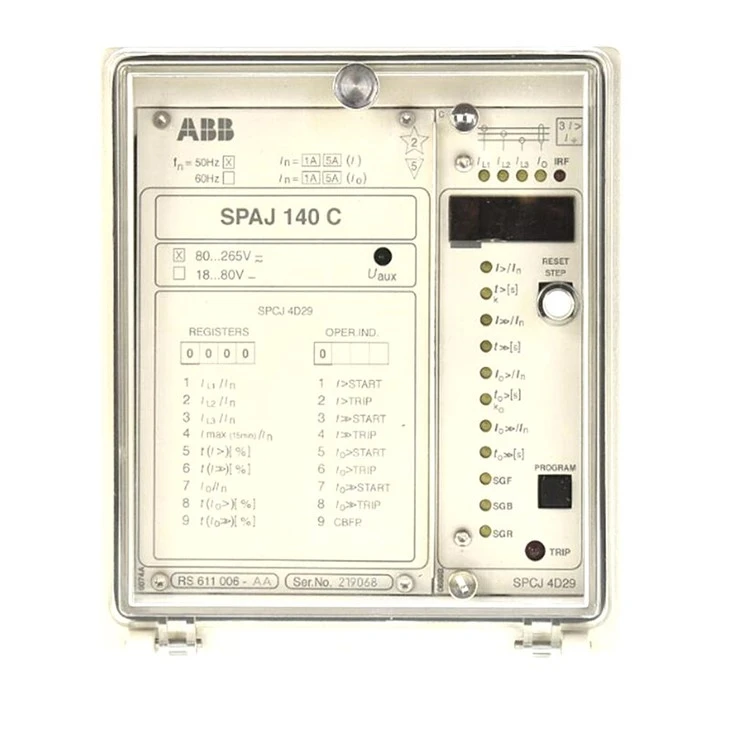

Overscrurrent a poruchové relé ABB SPAJ140C-CA se používá hlavně pro selektivní ochranu zkratu a pozemní poruchy radiálních krmítka v pevném, odporu nebo impedanci uzemněné energetické systémy. Jedná se o sekundární relé připojené k aktuálnímu transformátoru chráněného objektu, detekuje poruchy monitorováním fáze a neutrálních proudů a spustí, výlety jističe, iniciuje automatické reclosing, zvuky alarmů a zaznamenávají poruchové údaje podle konfigurovaných funkcí. Relé lze také použít v jiných aplikačních scénářích, které vyžadují jednofázovou, dvoufázovou nebo třífázovou ochranu nadproudového průměru a nesměrovou ochranu pozemních poruch a mají funkci ochrany poruchy jističe.
Fuctions & Funkce:
- Funkce nadproudové ochrany:
- Třífázová nízkotudní fázová fáze s přepsáním s určitým časem nebo inverzním minimálním časem (IDMT) charakteristikami.
- Třífázové vysokorychlostní fázové nadproudové jednotky s okamžitými nebo definitivními časovými funkcemi.
- Funkce ochrany pozemních poruch:
- Nízko-set, nesměrové pozemní poruchové jednotky s určitými charakteristikami minimálního času (inverzní minimální čas (IDMT).
- Vysoce nastavené, nesměrové pozemní poruchové jednotky s okamžitými nebo určitými časovými funkcemi.
- Různé inverzní časové křivky: Když je vybrána charakteristika IDMT, existuje šest času/aktuálních křivek, z nichž si můžete vybrat pro nízko-nastavenou fázi přepsakové jednotky a pozemní poruchové jednotky.
Specifikace:
|
Kategorie |
Podrobnosti |
|
Výstupní kontaktní hodnocení - Zakopnutí kontaktů |
|
|
Terminály |
65 - 66, 74 - 75 |
|
Jmenovité napětí |
250 V DC/AC |
|
Nepřetržitý přenos |
5 A |
|
Vytvořte a noste pro 0. 5 s |
30 A |
|
Vytvořte a noste 3. 0 s |
15 A |
|
Rozbila kapacita pro DC, když doba obvodu pro cestu - konstanta L/R menší nebo rovná 40 ms, při 48/110/220 V DC |
5 A/3 A/1 A |
|
Výstupní kontaktní hodnocení - signalizační kontakty |
|
|
Terminály |
70 - 71 - 72, 68 - 69, 77 - 78, 80 - 81 |
|
Jmenovité napětí |
250 V DC/AC |
|
Nepřetržitý přenos |
5 A |
|
Vytvořte a noste pro 0. 5 s |
10 A |
|
Vytvořte a noste 3. 0 s |
8 A |
|
Rozbila kapacita pro DC, když doba obvodu signálu - konstanta L/R menší nebo rovná 40 ms, při 48/110/220 V DC signální napětí |
1 A/0.25 A/0.15 A |
|
Externí vstupy ovládání |
|
|
Blokování, vzdálený resetování nebo vstup na dálkové nastavení |
10 - 11 |
|
Úroveň řídicího napětí |
18 ... 265 V DC nebo 80 ... 265 V AC |
|
Řídicí proud aktivovaného vstupu |
2 ... 20 Ma |
- Otázky a odpovědi:
Otázka: Co je to značka?
A:
Otázka: Jaký je typ?
A:
Otázka: Jaké je záruční období?
A: 1 rok.
Otázka: Jaká je dodací lhůta?
A: Na skladě
Otázka: Kde je umístění přepravy?
A: Xiamen.
Otázka: Jaký je způsob platby?
Odpověď: T/T (telegrafický přenos).
Kontaktujte nás a získejte rychlou nabídku!
Pokud máte zájem o tento produkt nebo potřebujete více technických údajů, okamžitě nás kontaktujte! Náš profesionální tým vám poskytne podrobné informace o produktech a konkurenční citace, abyste zajistili, že získáte nejvhodnější řešení za nejlepší cenu.
